Mạch Quạt AZUKI X12 PRO 34V: So sánh chi tiêt với các mạch quạt áo phổ thông

Khi lựa chọn một chiếc áo điều hòa, phần lớn người dùng thường quan tâm đến điện áp, dung lượng pin hay tốc độ gió. Tuy nhiên, có một bộ phận quyết định trực tiếp đến hiệu suất, độ ổn định và tuổi thọ của quạt nhưng lại rất ít được chú ý, đó chính là bo mạch điều khiển (PCB).

Bo mạch không chỉ có nhiệm vụ cấp điện cho động cơ mà còn đảm nhận việc điều khiển tốc độ quay, tối ưu dòng điện, bảo vệ động cơ và duy trì hiệu suất làm mát trong suốt quá trình vận hành.

Đây cũng là điểm tạo nên sự khác biệt giữa AZUKI X12 PRO 34V và nhiều dòng quạt phổ thông trên thị trường.

Mạch quạt quan trọng như thế nào?

Có thể hình dung đơn giản:

• Động cơ BLDC là “trái tim”.
• Cánh quạt là “lá phổi”.
• Bo mạch điều khiển chính là bộ não.

Nếu bo mạch không đủ chất lượng:

• Tốc độ quay không ổn định;
• Dễ rung lắc;
• Sinh nhiệt lớn;
• Tiêu hao điện năng nhiều hơn;
• Động cơ nhanh xuống cấp.

Ngược lại, một bo mạch được thiết kế tốt sẽ giúp quạt:

• Vận hành êm;
• Giữ vòng quay ổn định;
• Tăng hiệu suất làm mát;
• Tiết kiệm điện năng;

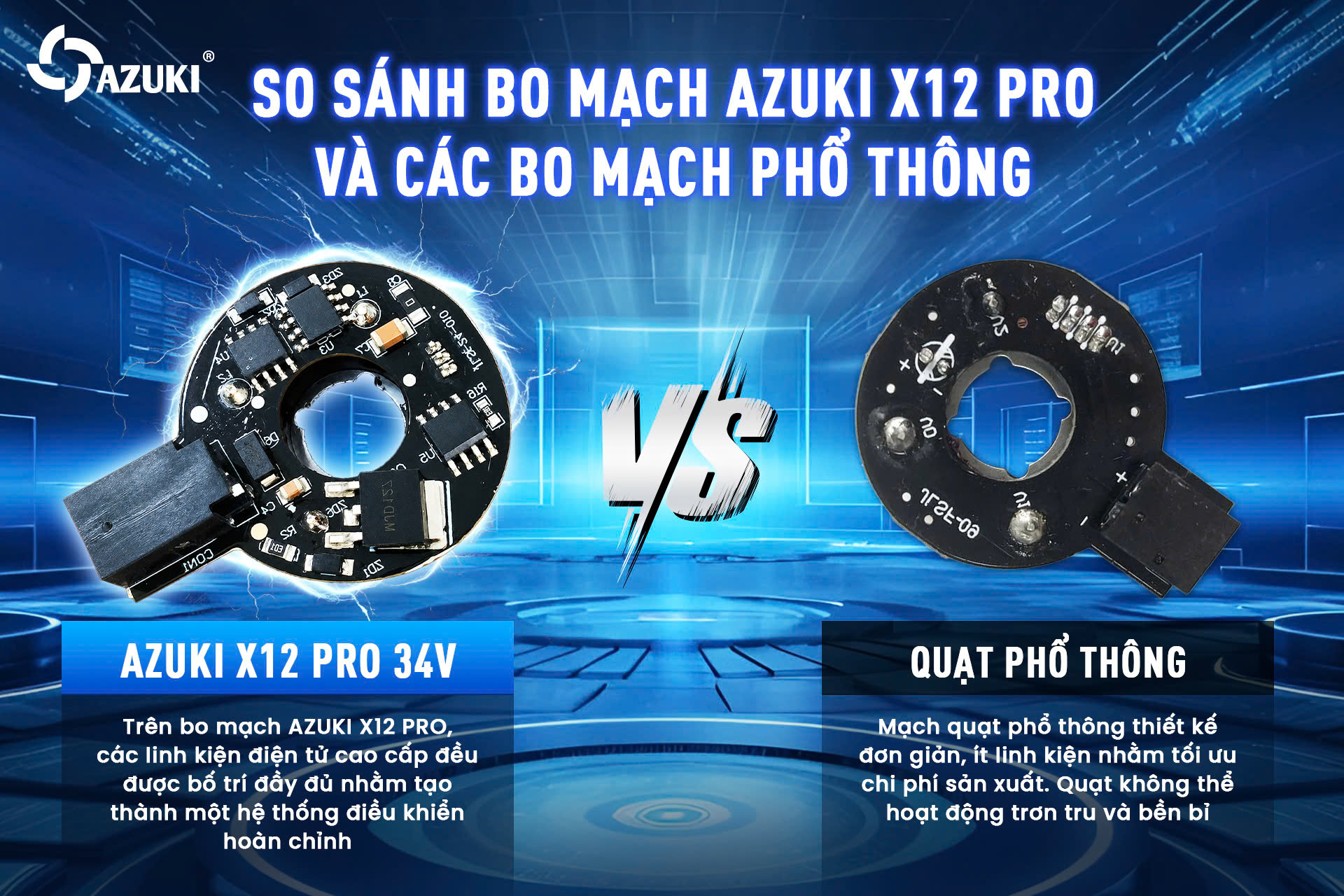

So sánh bo mạch AZUKI X12 PRO và quạt phổ thông

1. Thiết kế PCB (Printed Circuit Board)

PCB (Printed Circuit Board) là bo mạch in, đóng vai trò kết nối và điều khiển toàn bộ linh kiện điện tử bên trong quạt. Đây là bộ phận quyết định khả năng truyền tải dòng điện, điều khiển động cơ và duy trì hiệu suất vận hành.

Trên AZUKI X12 PRO 34V, PCB được thiết kế với mật độ linh kiện cao và bố trí khoa học. Các đường mạch được tối ưu để giảm tổn hao điện năng, hạn chế nhiễu tín hiệu và tăng khả năng truyền tải dòng điện đến động cơ.

Bo mạch tích hợp đầy đủ các linh kiện quan trọng như MCU, MOSFET, điện trở, tụ điện, diode bảo vệ, IC Hall và cuộn cảm. Mỗi linh kiện đảm nhận một chức năng riêng, giúp hệ thống điều khiển động cơ chính xác, ổn định và an toàn hơn trong quá trình hoạt động.

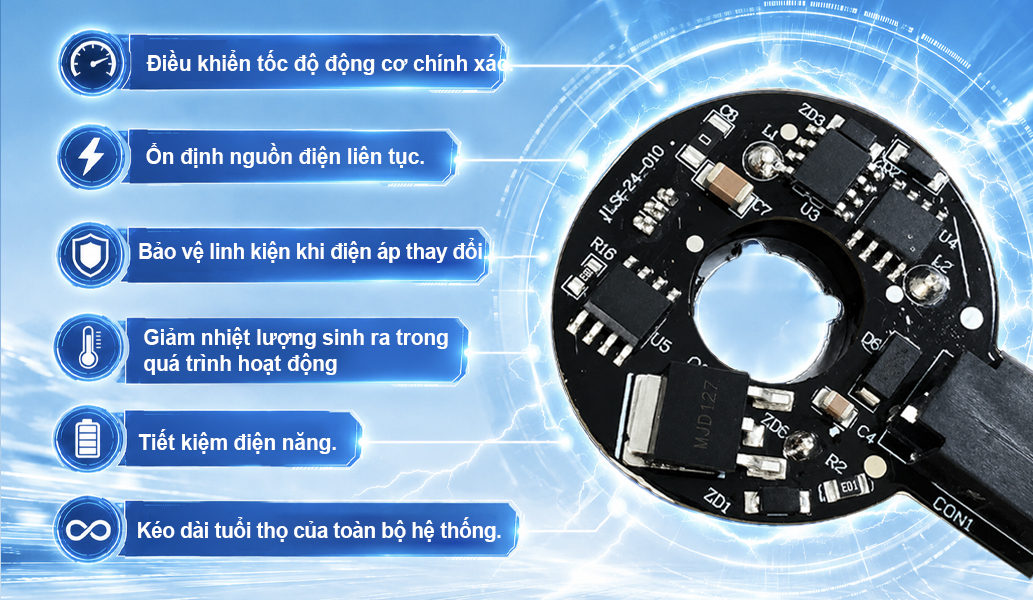

Chi tiết mạch quạt Azuki X12 Pro 34V

Ngoài việc tối ưu đường mạch, AZUKI còn tính toán khoảng cách giữa các linh kiện nhằm tăng khả năng tản nhiệt, giảm nhiệt độ làm việc của bo mạch khi quạt vận hành liên tục ở điện áp 34V.

Trong khi đó, nhiều bo mạch quạt phổ thông trên thị trường được thiết kế theo hướng tối giản để giảm chi phí sản xuất.

Số lượng linh kiện ít hơn, khả năng xử lý dòng điện và điều khiển động cơ chủ yếu đáp ứng nhu cầu vận hành cơ bản. (Cấu hình thực tế có thể khác nhau tùy từng thương hiệu và từng dòng sản phẩm.)

Nhờ thiết kế PCB được đầu tư đồng bộ, AZUKI X12 PRO duy trì tốc độ quay ổn định, giảm tổn hao điện năng, hạn chế sinh nhiệt và tối ưu hiệu suất làm mát trong suốt quá trình sử dụng.

Điểm khác biệt

AZUKI X12 PRO:

• PCB nhiều con chip chuyên dụng
• Đường mạch tối ưu
• Giảm nhiễu tín hiệu
• Truyền dòng ổn định

Quạt phổ thông:

• PCB đơn giản
• Ít linh kiện
• Khả năng ổn định thấp hơn khi hoạt động ở công suất lớn.

2. Số lượng lá thép Silic

Một trong những điểm dễ nhận thấy nhất trên bo mạch X12 PRO chính là 31 lá thép Silicon.

Đây là bộ phận tạo từ trường cho động cơ BLDC.

Việc tăng số lượng lá thép Silicon giúp:

• Từ trường đều hơn;
• Mô-men quay ổn định hơn;
• Giảm rung động;
• Tăng hiệu suất chuyển đổi điện năng.

Trong khi đó, nhiều dòng quạt phổ thông chỉ sử dụng số lượng lá thép ít hơn, dẫn đến:

• Lực kéo từ trường yếu hơn;
• Hiệu suất động cơ giảm;
• Khả năng giữ vòng tua chưa cao khi tải lớn.

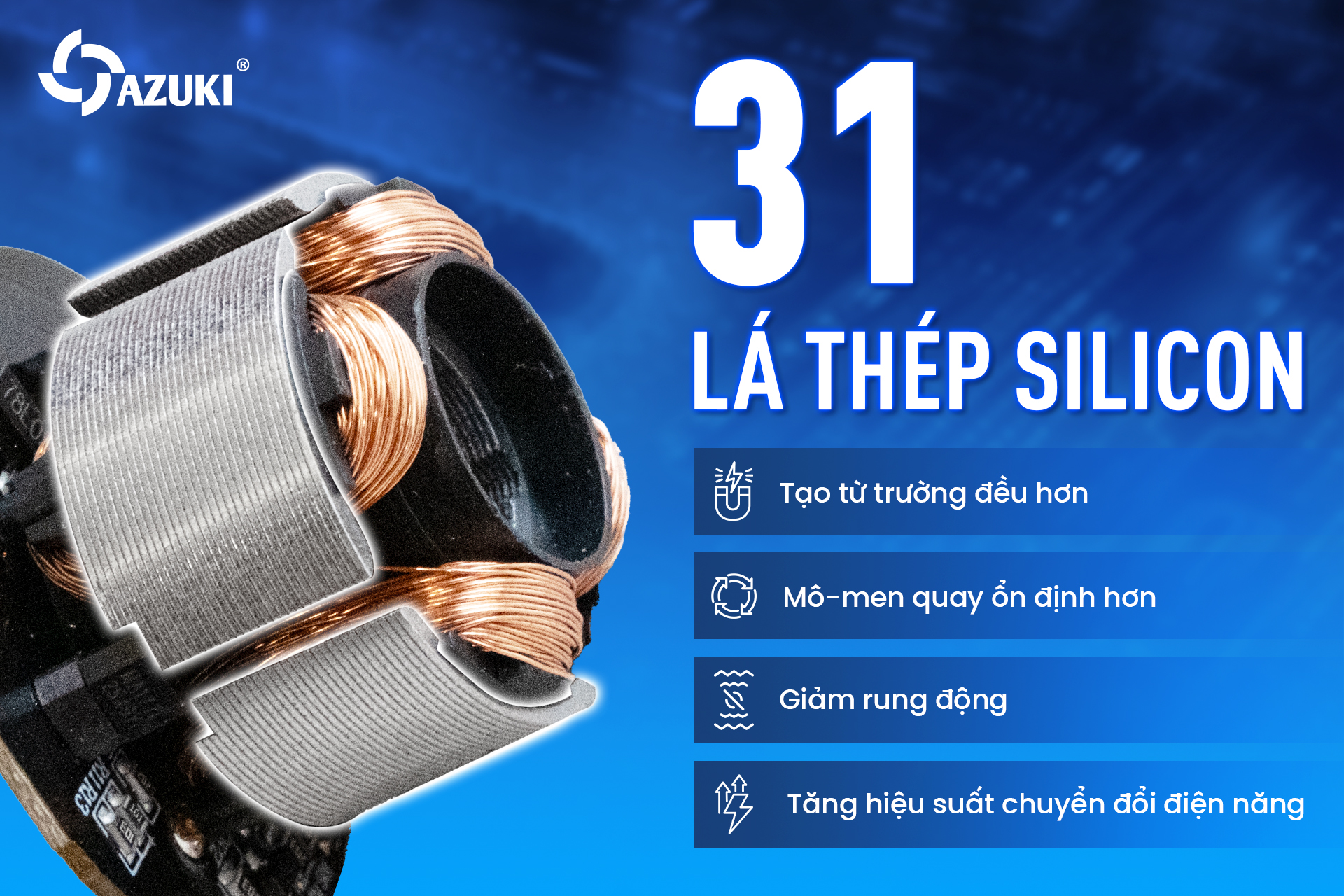

31 lá thép Silic trên quạt Azuki X12 Pro

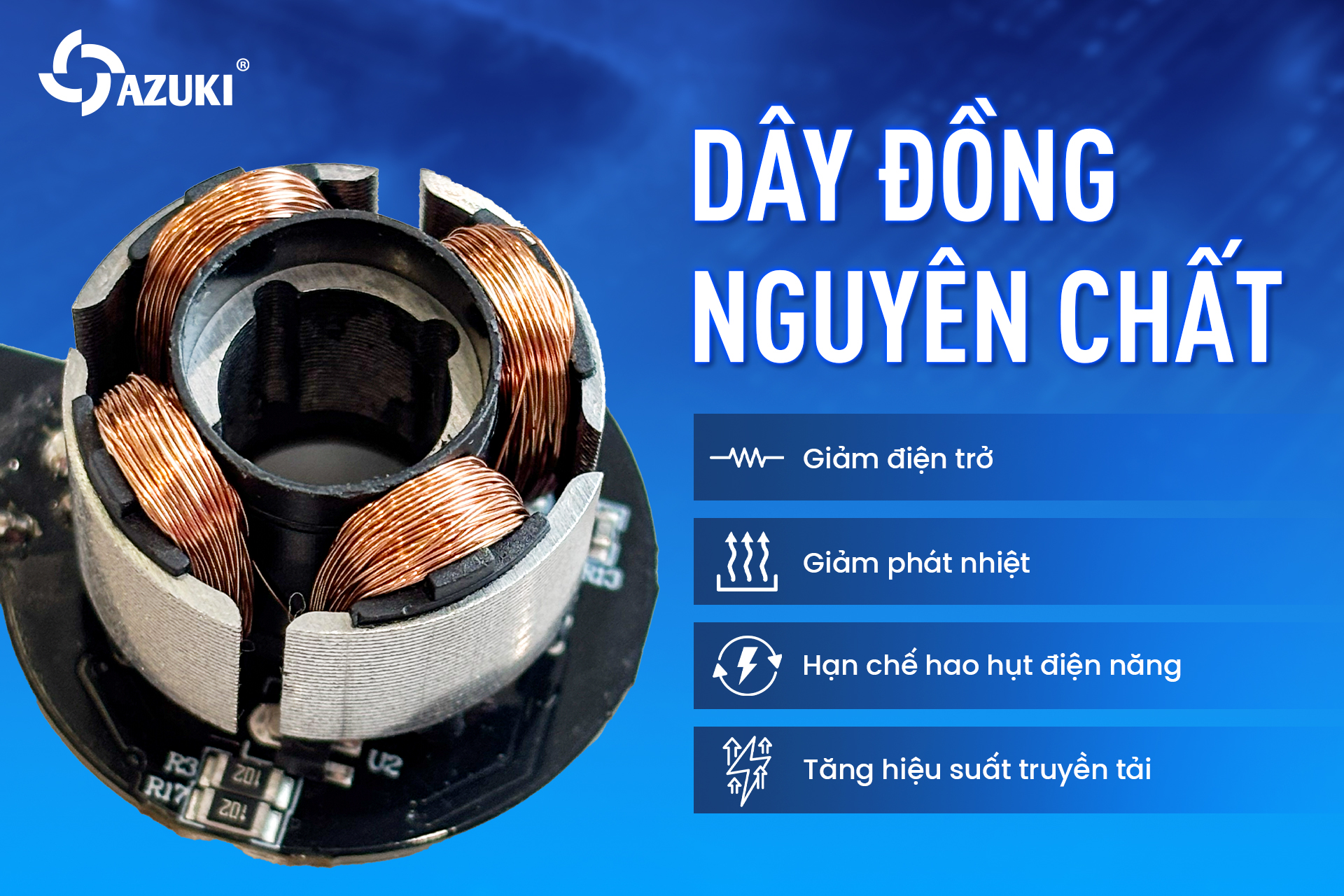

3. Dây đồng chất lượng cao

AZUKI sử dụng dây đồng nguyên chất có tiết diện lớn hơn, khả năng dẫn điện tốt hơn.

Ưu điểm:

• Giảm điện trở;
• Giảm phát nhiệt;
• Hạn chế hao hụt điện năng;
• Tăng hiệu suất truyền tải.

Trong khi đó, dây đồng nhỏ hoặc chất lượng thấp sẽ làm tăng tổn thất điện năng và nhiệt lượng trong quá trình hoạt động.

Lõi đồng trên hệ thống mạch quạt Azuki X12 Pro

4. Linh kiện điều khiển

Bo mạch quạt AZUKI X12 PRO 34V được tích hợp đầy đủ các linh kiện điều khiển và linh kiện công suất, bao gồm MCU, IC Driver, MOSFET, tụ điện, điện trở, diode bảo vệ và mạch lọc nguồn. Mỗi linh kiện đảm nhận một nhiệm vụ riêng, đồng thời phối hợp với nhau để điều khiển động cơ BLDC hoạt động ổn định.

Trong đó, IC Driver chịu trách nhiệm điều khiển tín hiệu đóng ngắt cho MOSFET, giúp chuyển đổi nguồn điện từ pin thành dòng điện ba pha cấp cho động cơ.

MOSFET công suất thực hiện quá trình đóng cắt dòng điện với tốc độ cao, giảm tổn hao năng lượng và nâng cao hiệu suất truyền tải.

Bên cạnh đó, hệ thống tụ điện và mạch lọc nguồn giúp ổn định điện áp, giảm nhiễu và hạn chế dao động dòng điện trong quá trình vận hành.

Điều này giúp động cơ duy trì tốc độ quay ổn định ngay cả khi tải thay đổi hoặc điện áp pin giảm dần.

Nhờ sự phối hợp của toàn bộ hệ thống điều khiển, AZUKI X12 PRO có khả năng tăng tốc mượt, phản hồi nhanh khi thay đổi cấp gió, giảm rung động và duy trì vòng quay ổn định trong suốt quá trình sử dụng.

Hệ thống linh kiện công suất trên bo mạch AZUKI X12 PRO 34V

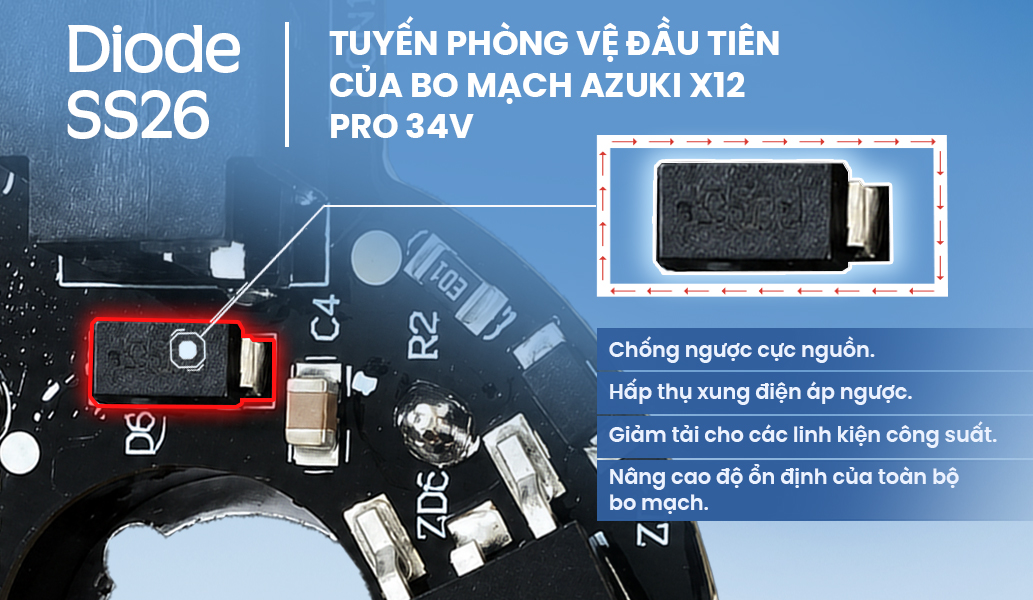

Diode SS26: Ổn định nguồn điện đầu vào

Diode SS26 là linh kiện có nhiệm vụ chỉnh lưu và bảo vệ nguồn điện đầu vào.

Khi nguồn điện từ pin được cấp đến bo mạch, Diode SS26 sẽ chỉ cho dòng điện đi theo đúng một chiều. Điều này giúp ngăn hiện tượng dòng điện chạy ngược làm ảnh hưởng đến toàn bộ hệ thống.

Ngoài ra, trong quá trình động cơ hoạt động sẽ xuất hiện các xung điện áp ngược (Back EMF). Nếu không được xử lý, những xung điện này có thể làm hỏng IC điều khiển hoặc MOSFET.

Chính vì vậy, Diode SS26 còn đóng vai trò:

• Chống ngược cực nguồn.
• Hấp thụ xung điện áp ngược.
• Giảm tải cho các linh kiện công suất.
• Nâng cao độ ổn định của toàn bộ bo mạch.

Đây là một trong những linh kiện bảo vệ quan trọng nhất trên quạt AZUKI X12 PRO 34V.

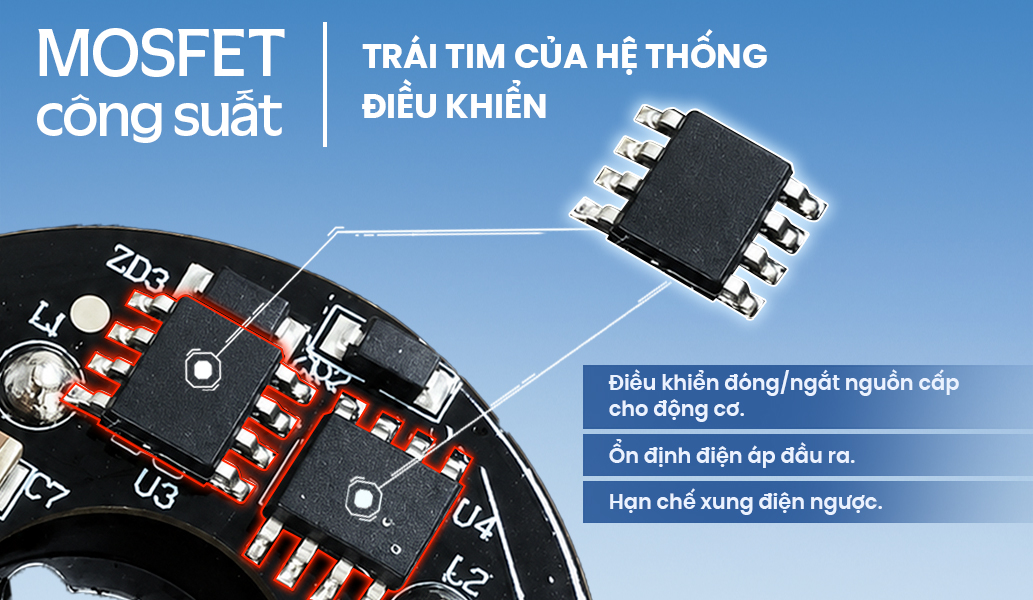

MOSFET công suất: Trái tim của hệ thống điều khiển

Transistor công suất là linh kiện chịu trách nhiệm đóng/ngắt nguồn điện cấp đến động cơ quạt, giúp động cơ vận hành theo đúng tín hiệu điều khiển từ bộ vi xử lý.

Khác với MOSFET chuyên tối ưu hiệu suất điều khiển tốc độ, transistor đóng vai trò ổn định dòng điện cấp cho động cơ, đảm bảo động cơ luôn nhận được nguồn điện phù hợp ở từng cấp gió.

Trong quá trình quạt hoạt động, transistor còn giúp triệt tiêu các dòng xung ngược phát sinh từ động cơ. Điều này hạn chế ảnh hưởng đến các linh kiện điện tử khác trên bo mạch, đồng thời giúp toàn bộ hệ thống hoạt động ổn định hơn.

Vai trò trên AZUKI X12 PRO 34V

• Điều khiển đóng/ngắt nguồn cấp cho động cơ.
• Ổn định điện áp đầu ra.
• Hạn chế xung điện ngược.

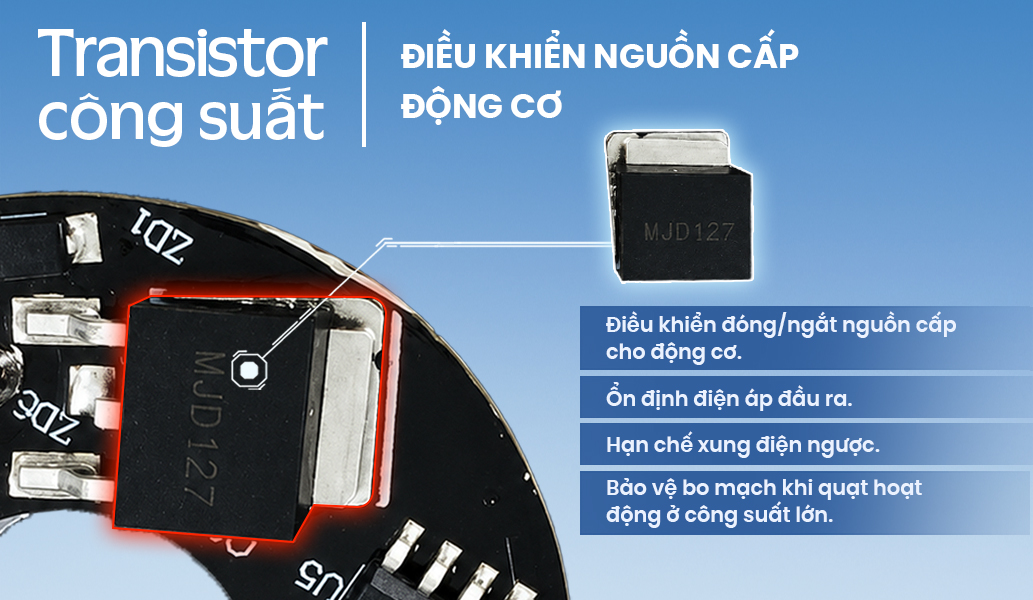

Transistor công suất: Điều khiển nguồn cấp động cơ

Transistor công suất là linh kiện chịu trách nhiệm đóng/ngắt nguồn điện cấp đến động cơ quạt, giúp động cơ vận hành theo đúng tín hiệu điều khiển từ bộ vi xử lý.

Khác với MOSFET chuyên tối ưu hiệu suất điều khiển tốc độ, transistor đóng vai trò ổn định dòng điện cấp cho động cơ, đảm bảo động cơ luôn nhận được nguồn điện phù hợp ở từng cấp gió.

Trong quá trình quạt hoạt động, transistor còn giúp triệt tiêu các dòng xung ngược phát sinh từ động cơ. Điều này hạn chế ảnh hưởng đến các linh kiện điện tử khác trên bo mạch, đồng thời giúp toàn bộ hệ thống hoạt động ổn định hơn.

Vai trò trên AZUKI X12 PRO 34V

• Điều khiển đóng/ngắt nguồn cấp cho động cơ.
• Ổn định điện áp đầu ra.
• Hạn chế xung điện ngược.
• Bảo vệ bo mạch khi quạt hoạt động ở công suất lớn.

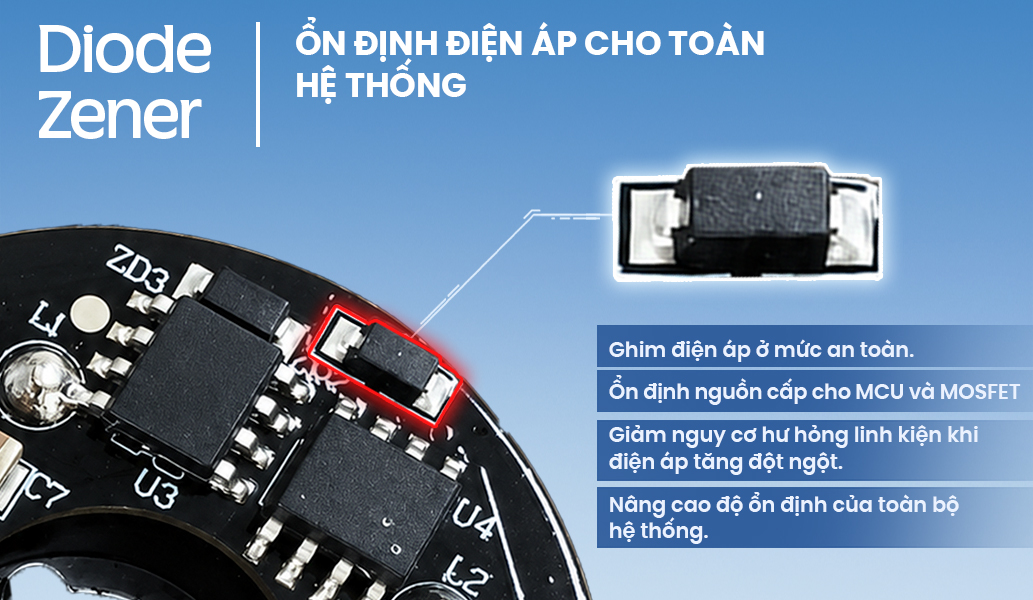

Diode Zener: Ổn định điện áp cho toàn hệ thống

Trong quá trình sử dụng, điện áp từ pin có thể thay đổi theo mức dung lượng hoặc tải của động cơ. Nếu điện áp tăng vượt ngưỡng cho phép, các linh kiện như MOSFET hay MCU sẽ rất dễ bị ảnh hưởng.

Lúc này, Diode Zener đóng vai trò như một bộ ổn áp, giúp ghim điện áp ở mức an toàn trước khi cấp đến các linh kiện quan trọng.

Nhờ khả năng ổn định điện áp, Diode Zener giúp bo mạch hoạt động chính xác hơn và hạn chế rủi ro khi nguồn điện có sự biến động.

Vai trò trên AZUKI X12 PRO 34V

• Ghim điện áp ở mức an toàn.
• Ổn định nguồn cấp cho MCU và MOSFET.
• Giảm nguy cơ hư hỏng linh kiện khi điện áp tăng đột ngột.
• Nâng cao độ ổn định của toàn bộ hệ thống.

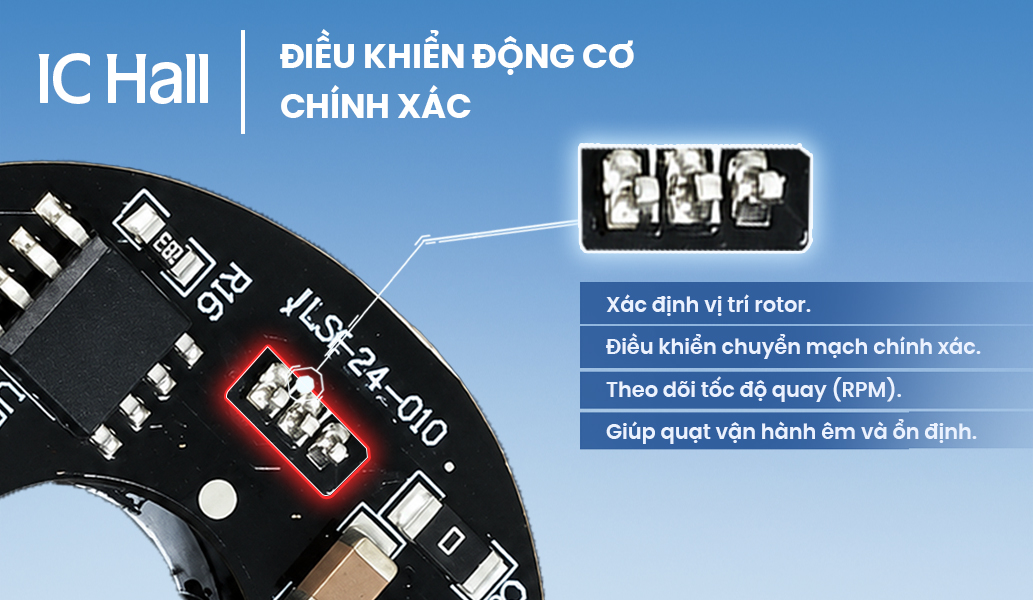

IC Hall: Điều khiển động cơ chính xác

AZUKI X12 PRO sử dụng động cơ không chổi than (BLDC). Loại động cơ này muốn hoạt động chính xác phải biết được vị trí của rotor trong từng thời điểm.

Đó chính là nhiệm vụ của IC Hall.

IC Hall liên tục cảm nhận từ trường của rotor và gửi tín hiệu về MCU. Dựa trên dữ liệu này, bộ điều khiển sẽ cấp điện đúng thời điểm cho từng cuộn dây của động cơ.

Nhờ đó, động cơ quay mượt hơn, giảm rung, giảm tiếng ồn và duy trì lưu lượng gió ổn định ngay cả khi điện áp đầu vào thay đổi.

Vai trò trên AZUKI X12 PRO 34V

• Xác định vị trí rotor.
• Điều khiển chuyển mạch chính xác.
• Theo dõi tốc độ quay (RPM).
• Giúp quạt vận hành êm và ổn định.

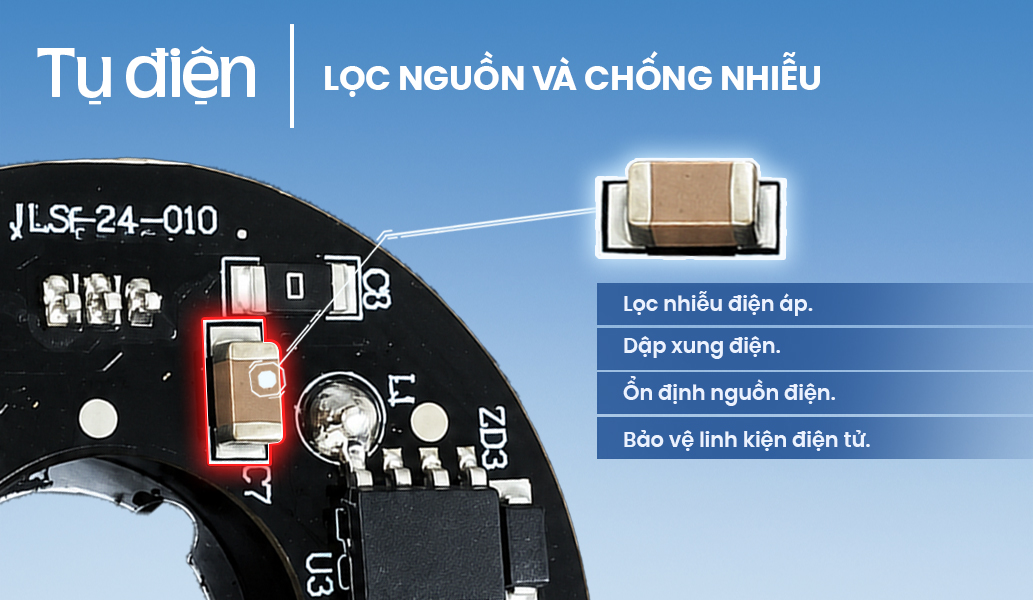

Tụ điện: Lọc nguồn và chống nhiễu

Trong quá trình động cơ tăng giảm tốc độ, dòng điện trên bo mạch luôn xuất hiện các dao động nhỏ.

Nếu không có tụ điện, các dao động này sẽ tạo ra nhiễu điện, ảnh hưởng trực tiếp đến IC điều khiển và chất lượng hoạt động của quạt.

Tụ điện có nhiệm vụ tích trữ và giải phóng điện năng tức thời, giúp nguồn điện luôn ổn định trước khi cấp đến các linh kiện.

Nhờ đó, bo mạch giảm được hiện tượng nhiễu điện, tăng độ ổn định và kéo dài tuổi thọ của hệ thống.

Vai trò trên AZUKI X12 PRO 34V

• Lọc nhiễu điện áp.
• Dập xung điện.
• Ổn định nguồn điện.
• Bảo vệ linh kiện điện tử.

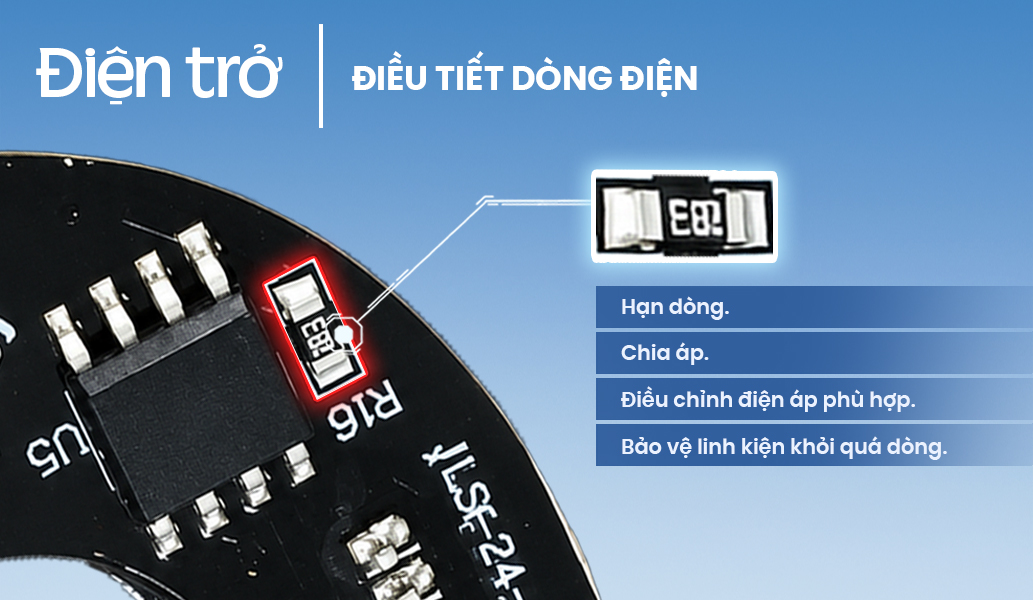

Điện trở: Điều tiết dòng điện

Điện trở là một trong những linh kiện có số lượng nhiều nhất trên bo mạch, giữ vai trò kiểm soát dòng điện và điện áp đến từng linh kiện trong hệ thống.

Nhờ đó, toàn bộ mạch điện hoạt động đúng thông số thiết kế, hạn chế quá tải và đảm bảo độ ổn định khi quạt vận hành ở điện áp 34V.

Nếu không có điện trở, dòng điện quá lớn có thể làm hỏng các IC hoặc linh kiện công suất.

Vai trò trên AZUKI X12 PRO 34V

• Hạn dòng và chia áp cho từng mạch chức năng.
• Điều chỉnh điện áp phù hợp trước khi cấp đến IC và MOSFET.
• Bảo vệ các linh kiện khỏi hiện tượng quá dòng hoặc quá áp.
• Góp phần duy trì sự ổn định và tăng tuổi thọ của toàn bộ bo mạch.

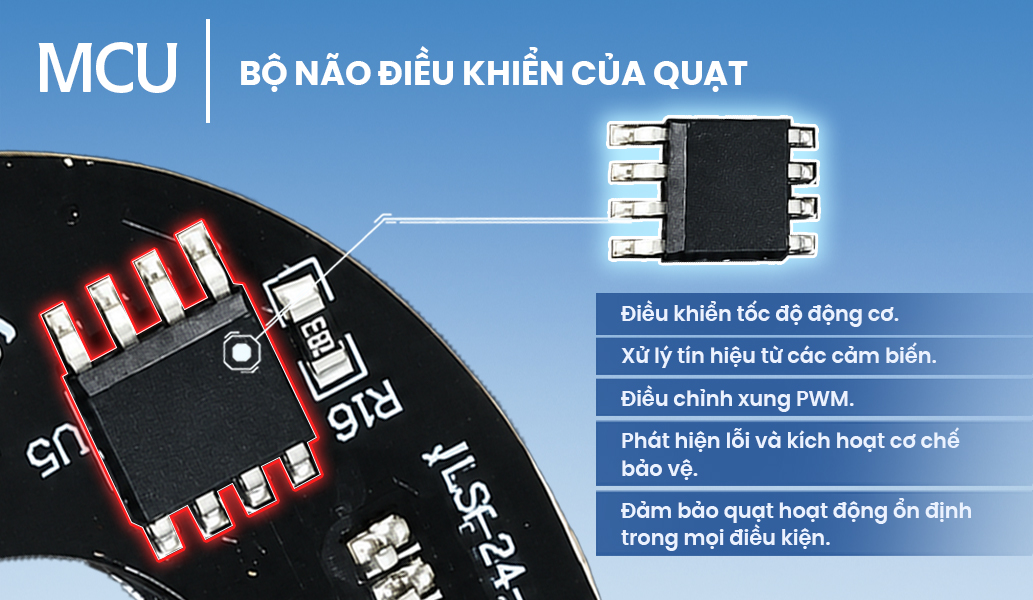

MCU: Bộ não điều khiển của quạt

MCU (Microcontroller Unit) là trung tâm điều khiển của toàn bộ hệ thống quạt AZUKI X12 PRO 34V.

MCU liên tục nhận tín hiệu từ pin, IC Hall và các mạch bảo vệ để xử lý bằng thuật toán đã được lập trình sẵn. Sau đó, MCU gửi lệnh đến MOSFET và Transistor để điều khiển động cơ hoạt động theo đúng cấp gió mà người dùng lựa chọn.

Ngoài điều khiển tốc độ, MCU còn có khả năng giám sát điện áp, phát hiện quá tải, nhận biết tình trạng kẹt cánh quạt hoặc nguồn điện bất thường để đưa ra cơ chế bảo vệ phù hợp.

Đây được xem là “bộ não” quyết định sự ổn định, an toàn và hiệu suất của toàn bộ hệ thống.

Vai trò trên AZUKI X12 PRO 34V

• Điều khiển tốc độ động cơ.
• Xử lý tín hiệu từ các cảm biến.
• Điều chỉnh xung PWM.
• Phát hiện lỗi và kích hoạt cơ chế bảo vệ.
• Đảm bảo quạt hoạt động ổn định trong mọi điều kiện.

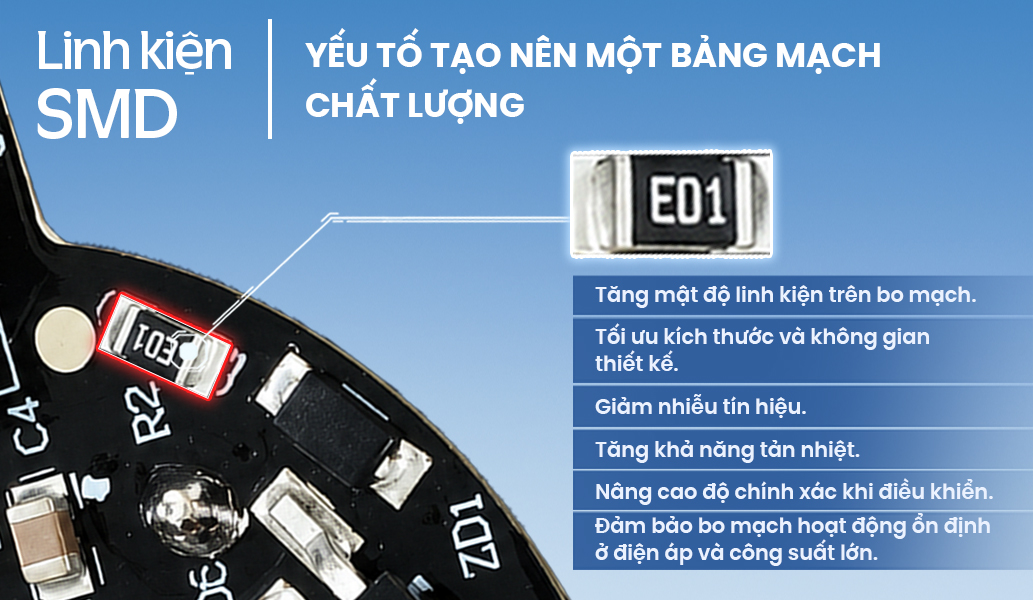

Linh kiện SMD: Yếu tố tạo nên một bảng mạch chất lượng

Ngoài các linh kiện công suất, bo mạch AZUKI X12 PRO 34V còn được tích hợp số lượng lớn linh kiện SMD (Surface Mount Device) có độ chính xác cao.

Việc sử dụng linh kiện SMD mang lại nhiều ưu điểm:

• Tăng mật độ linh kiện trên bo mạch.
• Tối ưu kích thước và không gian thiết kế.
• Giảm nhiễu tín hiệu.
• Tăng khả năng tản nhiệt.
• Nâng cao độ chính xác khi điều khiển.
• Đảm bảo bo mạch hoạt động ổn định ở điện áp và công suất lớn.

Mỗi linh kiện SMD đều đảm nhận một chức năng riêng và phối hợp với nhau để tạo thành một hệ thống điều khiển hoàn chỉnh.

5. Khả năng giữ vòng quay & hiệu suất làm mát ổn định

Quạt AZUKI X12 PRO 34V đạt tốc độ tối đa 8.300 vòng/phút (RPM). Tuy nhiên, tốc độ cao chỉ phát huy hiệu quả khi hệ thống có thể duy trì vòng tua ổn định trong suốt quá trình vận hành.

Bo mạch quạt Azuki X12 PRO liên tục giám sát điện áp và dòng điện cấp cho động cơ BLDC. Hệ thống tự động điều chỉnh tín hiệu điều khiển để hạn chế sụt vòng quay khi pin giảm dung lượng hoặc quạt hoạt động trong thời gian dài.

Nhờ đó, quạt luôn duy trì lưu lượng gió 135 L/s, giảm hiện tượng rung, dao động tốc độ và suy giảm hiệu suất.

Trong khi đó, nhiều quạt phổ thông sử dụng mạch điều khiển đơn giản. Khi điện áp pin giảm, tốc độ quay có thể giảm theo, khiến lưu lượng gió và khả năng làm mát không còn ổn định. (Đặc điểm này có thể khác nhau tùy từng thiết kế sản phẩm.)

Bo mạch điều khiển là yếu tố quyết định chất lượng của một chiếc quạt áo điều hòa, nhưng lại thường bị bỏ qua khi lựa chọn sản phẩm.

AZUKI X12 PRO không chỉ nâng cấp về điện áp 34V hay tốc độ quay 8.300 RPM, mà còn được đầu tư đáng kể vào thiết kế bo mạch, hệ thống điều khiển động cơ và chất lượng linh kiện. Những cải tiến này giúp quạt vận hành ổn định, tối ưu hiệu suất làm mát và nâng cao độ bền trong quá trình sử dụng thực tế.

Khi đánh giá một bộ áo điều hòa, ngoài pin và động cơ, người dùng nên quan tâm đến chất lượng bo mạch điều khiển. Đây chính là nền tảng tạo nên sự khác biệt giữa một sản phẩm hoạt động ổn định trong thời gian dài và một sản phẩm chỉ đáp ứng được nhu cầu sử dụng cơ bản.
